Комплексное руководство по отделке поверхности печатных плат: от HASL до ENEPIG – как научно выбрать и повысить надежность продукта

Критическая роль отделки поверхности печатной платы

Обработка поверхности печатной платы является важным этапом производственного процесса. Его основные функции — предотвращение окисления меди, обеспечение стабильной паяемой поверхности и поддержание целостности сигнала для высокочастотных приложений. Голая медь легко образует оксид меди на воздухе, что резко снижает паяемость. Высококачественная обработка поверхности обеспечивает надежную пайку компонентов и обеспечивает стабильную основу для электрических характеристик в высокоскоростных цепях.

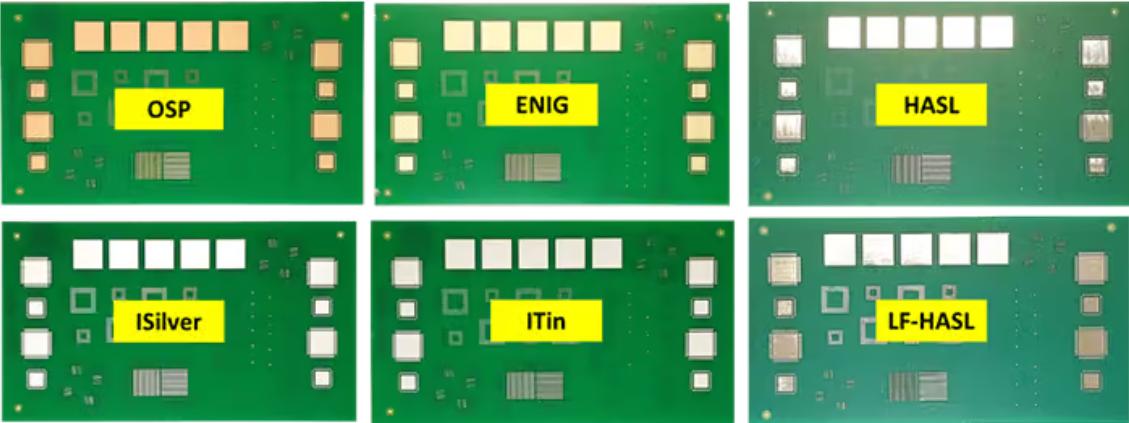

Углубленный анализ обработки поверхности основных печатных плат

HASL: экономичная классика

Выравнивание припоем горячим воздухом (HASL) предполагает погружение печатной платы в расплавленный припой (например, бессвинцовый сплав SAC305) и использование ножей горячего воздуха для выравнивания поверхности. Несмотря на чрезвычайно низкую стоимость, он обеспечивает плохую плоскостность поверхности. Сильный термический удар, до 250°C, потенциально может привести к короблению платы. Согласно стандартам IPC-4552, бессвинцовый HASL обычно имеет толщину припоя 1–5 мкм. Он подходит для приложений с низкой плотностью размещения, таких как бытовая электроника и платы питания.

ENIG: сбалансированный выбор для приложений с высокой надежностью

Метод химического иммерсионного никеля Gold (ENIG) наносит последовательные слои никеля (3–6 мкм) и тонкий слой золота (0,05–0,1 мкм). Слой никеля действует как диффузионный барьер, а золото обеспечивает поверхность, устойчивую к окислению. Однако известен «риск появления черных площадок», который возникает из-за неконтролируемого содержания фосфора в никеле (необходимо поддерживать на уровне 6–10%) и может привести к хрупкости паяных соединений. ENIG широко используется в смартфонах и коммуникационном оборудовании, поддерживая компоненты BGA с мелким шагом и соединение золотыми проводами.

OSP: превосходная плоскостность и экономия

Органический консервант для пайки (OSP) образует тонкий органический слой (0,2–0,5 мкм) на поверхности меди. Этот слой растворяется во время пайки, обнажая активную медь. OSP предлагает низкую стоимость и отличную плоскостность поверхности, но имеет более короткий срок хранения (обычно 3-6 месяцев) и ограниченную устойчивость к множественным циклам оплавления. Он обычно используется для крупносерийной бытовой электроники, такой как материнские платы компьютеров.

ImSn и ImAg: специализированные решения для конкретных сценариев

Иммерсионное олово (ImSn) образует тонкий слой олова (приблизительно 1 мкм) за счет реакции вытеснения. Однако он несет в себе риск роста оловянных усов, что делает его непригодным для приложений с высокой надежностью. Иммерсионное серебро (ImAg) образует слой серебра (0,1–0,4 мкм), который обеспечивает превосходную паяемость и высокочастотные характеристики, но подвержен серному потускнению. Оба варианта отделки требуют строгого контроля условий хранения.

ENEPIG: оптимальное решение высокой надежности

Химическое никель Электрохимическое палладиевое иммерсионное золото (ENEPIG) добавляет тонкий слой палладия (0,05–0,1 мкм) между никелем и золотом, эффективно устраняя риск появления черных пятен. Хотя он имеет самую высокую стоимость, его совместимость как с пайкой, так и с соединением золотой/алюминиевой проволоки делает его лучшим выбором для аэрокосмической, медицинской электроники и современной упаковки.

Авторитетные данные и руководство по выбору отделки поверхности

Согласно стандарту IPC-4556, толщина слоя палладия в ENEPIG должна строго контролироваться в пределах 0,05-0,15 мкм, чтобы обеспечить надежность пайки.

Следуйте этой логической схеме для выбора:

1. Приоритет бюджета: выберите бессвинцовый HASL.

2. Точные требования: избегайте HASL; рассмотрите ENIG или OSP.

3. Требования к соединению проводов: предпочитайте ENIG или ENEPIG.

4. Срок хранения: для краткосрочного хранения выберите OSP; для долгосрочной перспективы выберите ENIG.

Заключение: переход к проектированию с высокой надежностью

Выбор покрытия поверхности печатной платы напрямую влияет на долговечность и производительность продукта. Сочетая научный отбор с соблюдением авторитетных стандартов, таких как IPC-4552 и IPC-4553, вы можете значительно повысить надежность печатных плат. Для получения индивидуальных решений для печатных плат и печатных плат обратитесь к профессиональному поставщику UGPCB для получения подробных расценок и технической поддержки.
