Анализ вибрации печатной платы BALUN: ключевые стратегии повышения надежности высокочастотных плат

Введение: Проблема вибрации балуна

При проектировании печатных плат компонент Balun (баланс-небаланс), как критический элемент, часто сталкивается с риском выхода из строя паяного соединения из-за вибрации. Традиционные процессы укрепляют паяные соединения точечным силиконовым клеем, но этот метод может повлиять на характеристики катушки, например, вызвать дрейф индуктивности или искажение сигнала. Следовательно, анализ вибрации с использованием CAE-моделирования стал важным подходом для оценки напряжения паяных соединений и оптимизации надежности. Согласно стандарту IPC-9701, паяные соединения должны выдерживать ускорения 5–10 g без усталостного разрушения в типичных условиях вибрации, что подчеркивает важность анализа моделирования для надежности печатной платы.

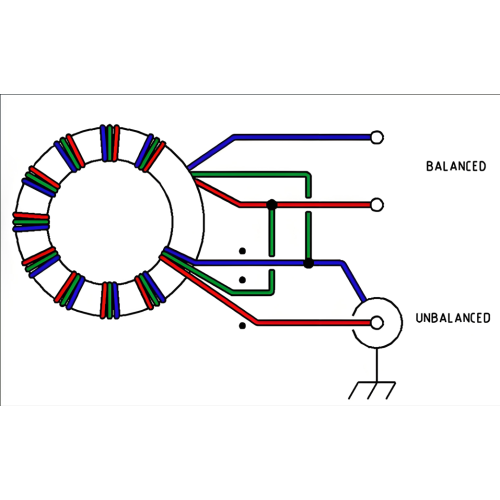

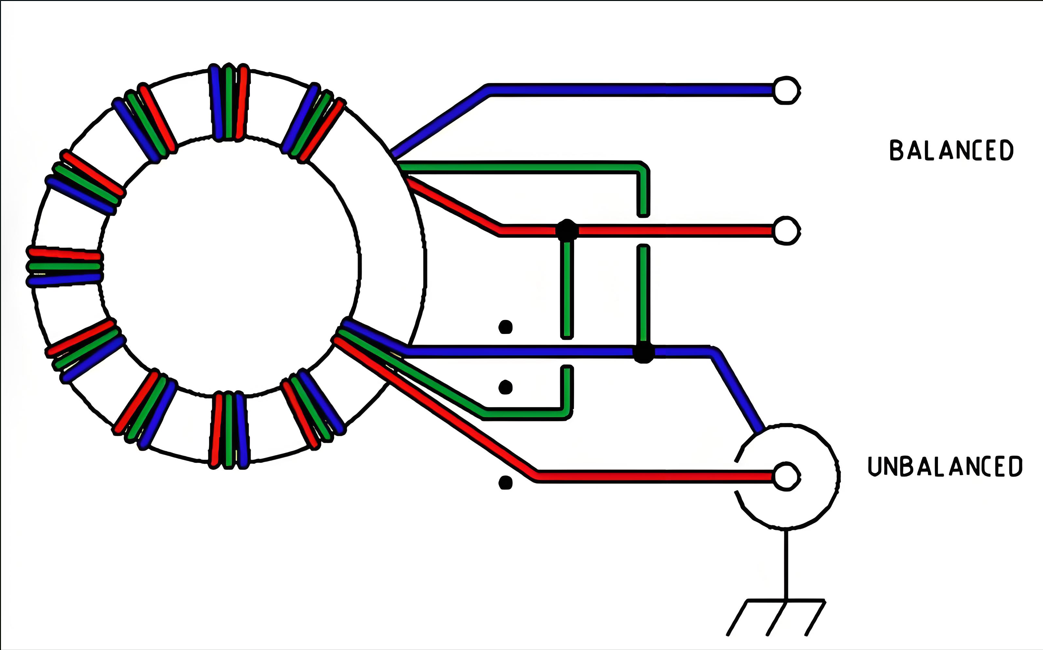

Что такое балун и принцип его работы

Балун — это трехпортовое устройство, которое в основном используется для преобразования между симметричными и несимметричными цепями, обеспечивая при этом преобразование импеданса. В радиочастотных и высокоскоростных цепях балун использует принципы электромагнитной связи для преобразования несимметричных сигналов в дифференциальные сигналы и наоборот. Его фундаментальную работу можно упростить как модель трансформатора, где коэффициент трансформации между первичной и вторичной катушками определяет коэффициент трансформации импеданса, выражаемый формулой Zout = n² × Zin, где n — коэффициент трансформации. Это обеспечивает эффективное согласование сигналов во время передачи.

Основные функции и применение балунов в печатных платах
Симметрирующие устройства играют множество ролей при проектировании печатных плат, включая преобразование сигналов, согласование импедансов и подавление синфазных сигналов. Например, в платах сбора данных высокоскоростных АЦП (таких как FMC129) балун преобразует несимметричные аналоговые входы в дифференциальные сигналы для обработки АЦП, что значительно улучшает соотношение сигнал/шум и помехоустойчивость. По данным Marki Microwave, их балуны для поверхностного монтажа охватывают полосу пропускания от 500 кГц до 20 ГГц, что делает их пригодными для различных высокочастотных приложений. При практической сборке печатных плат интеграция балун требует тщательного учета плотности размещения, чтобы избежать перекрестных помех в сигналах и обеспечить оптимальную производительность печатной платы.

Ключевые элементы анализа моделирования вибрации

С помощью CAE-моделирования инженеры могут прогнозировать распределение напряжений на паяных соединениях Balun в условиях вибрации. Типичные имитационные модели включают анализ методом конечных элементов (FEA), который рассчитывает механическое напряжение, испытываемое паяными соединениями. Согласно стандарту IPC-6012 минимальная прочность паяных соединений на разрыв не должна быть менее 50 МПа, чтобы предотвратить разрушение при вибрации. Результаты моделирования позволяют оптимизировать конструкцию, например, отрегулировать размеры контактных площадок или добавить локальные опоры, тем самым уменьшая зависимость от точечного нанесения силиконового клея и повышая общую надежность продуктов PCBA.

Вопросы производительности и рекомендации по проектированию

При выборе балуна следует учитывать следующие ключевые параметры: пропускную способность, производительность баланса и тип пакета. Например, баланс амплитуд должен поддерживаться в пределах ±0,5 дБ, а баланс фаз — в пределах ±5 градусов, чтобы сохранить дифференциальное качество сигнала. В средах с высокой вибрацией рекомендуется отдавать предпочтение балунам, упакованным по технологии поверхностного монтажа (SMT), и оптимизировать компоновку на основе данных моделирования. Если вам требуется индивидуальный дизайн печатной платы или надежный поставщик печатных плат, свяжитесь с нами для получения подробного предложения и технической поддержки, чтобы обеспечить максимальную производительность и долговечность вашего проекта.

Заключение

Анализ моделирования вибрации позволяет разработчикам печатных плат эффективно оценивать надежность паяных соединений Balun, преодолевая ограничения традиционных процессов. За счет интеграции авторитетных стандартов и методов, основанных на данных, можно значительно повысить долговечность платы в суровых условиях. Проконсультируйтесь с профессиональным поставщиком печатных плат сегодня, чтобы защитить ваше следующее высокочастотное приложение.
