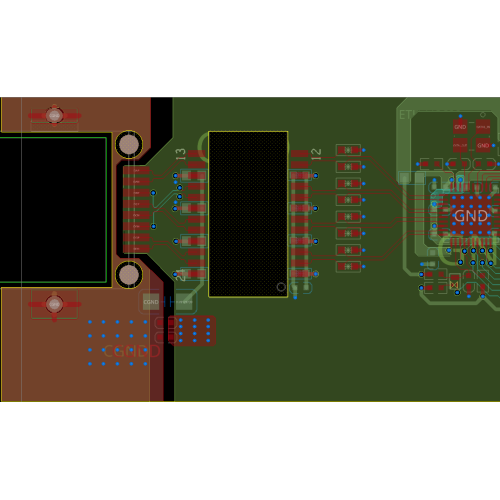

Рекомендации по проектированию печатных плат: размещение сетевого трансформатора и целостность сигнала Gigabit Ethernet

Опытные проектировщики печатных плат понимают, что проектирование схем сетевых трансформаторов напрямую влияет на общую стабильность и производительность интерфейсов Ethernet.

При проектировании печатной платы Gigabit Ethernet расположение и разводка сетевых трансформаторов имеют решающее значение для определения целостности сигнала и характеристик ЭМС. Оптимизация работы с сетевыми трансформаторами и их дифференциальными сигналами не только повышает надежность передачи данных, но и значительно снижает электромагнитные помехи, улучшая показатели квалификации продукции во время испытаний на соответствие.

Стратегия компоновки сетевого трансформатора

Точное позиционирование является основным принципом компоновки сетевого трансформатора. Данные исследований показывают, что трансформаторы следует размещать как можно ближе к разъемам RJ45, при этом рекомендуемые расстояния обычно поддерживаются в пределах 25 мм, чтобы эффективно уменьшить затухание сигнала и электромагнитные помехи.

Зоны защиты представляют собой важные требования под трансформаторами. Все уровни под сетевыми трансформаторами должны включать пустые области, создающие запрещенные области маршрутизации. Согласно стандартам IPC-2252, такой подход к проектированию снижает паразитную емкость между трансформаторами и опорными плоскостями, одновременно уменьшая эффекты магнитной связи.

Методика заземления требует не меньшего внимания. Сети заземления трансформатора требуют подключения через толстые проводники с рекомендуемой шириной 15 мил или более. Для соединений между землей шасси и цифровой землей следует использовать расширенные дорожки, по крайней мере, с тремя переходными соединениями в точках заземления, чтобы обеспечить обратные пути с низким импедансом.

Целостность дифференциального сигнала Gigabit Ethernet

Дифференциальная парная маршрутизация составляет основу конструкции Gigabit Ethernet. Дифференциальные пары Rx± и Tx± в разводке печатных плат должны поддерживать параллельную прокладку одинаковой длины с короткими расстояниями, при этом несоответствие длин контролируется в пределах 5 мил. Для достижения оптимальных характеристик дифференциальное сопротивление должно строго поддерживаться на уровне 100 Ом ± 10%.

Управление через имеет решающее значение для высокоскоростных сигналов. Когда дифференциальные линии Gigabit Ethernet меняют уровни, количество переходов не должно превышать двух. Каждый переход слоя требует добавления обратных заземляющих переходов в пределах 200 мил, чтобы уменьшить разрывы импеданса и отражение сигнала. В стандартах IPC-2141 отмечается, что оптимизированные дифференциальные конструкции значительно улучшают целостность сигнала, одновременно снижая потери при передаче.

Размещение оконечных компонентов следует определенным правилам. Оконечные резисторы дифференциального сигнала (обычно 49,9 Ом) должны быть расположены рядом с контактами Rx и Tx микросхемы PHY. Такая схема эффективно подавляет отражение сигнала, обеспечивая при этом целостность формы сигнала. Синфазные дроссели и конденсаторы следует размещать рядом с сетевыми трансформаторами для оптимизации высокочастотного затухания и защиты от электромагнитных помех.

Методы заземления и экранирования

Стратегия разделения становится особенно важной в трансформаторных регионах. Обе стороны трансформаторов требуют сегментации заземления: в разъемах RJ45 и вторичных катушках трансформатора используются независимые изолированные заземления. Изоляционные барьеры должны иметь ширину не менее 100 мил, в этой зоне не допускается использование силовых или заземляющих слоев.

Интегрированные магнитные компоненты могут упростить задачу компоновки. При использовании разъемов RJ45 со встроенными трансформаторами этапы сегментации заземления можно исключить. Однако корпуса разъемов должны быть подключены к сплошным заземляющим пластинам, обеспечивая пути с низким импедансом для синфазных токов.

Поддержание целостности плоскости остается критически важным для путей возврата сигнала. Помимо необходимых пустых зон под трансформаторами, должна быть сохранена непрерывность заземляющего слоя, чтобы другие сигналы не пересекали области трансформатора. Рекомендации IPC-2221B указывают на то, что непрерывные плоскости заземления обеспечивают оптимальные пути возврата, одновременно уменьшая площади шлейфов и электромагнитное излучение.

Согласно стандартам IEEE 802.3ab, уровень квалификации для проектов печатных плат интерфейса Gigabit Ethernet напрямую коррелирует с качеством работы сетевого трансформатора. Профессионально спроектированные платы демонстрируют превосходные характеристики при тестировании целостности сигнала, при этом частота битовых ошибок потенциально снижается до 10⁻¹² или ниже. Для проектировщиков, ищущих надежных поставщиков печатных плат, оценка возможностей работы с областями сетевых трансформаторов служит важнейшим показателем технической компетентности.

*Справочные источники: [1] Стандарт проектирования IPC-2221B для жестких печатных плат. [2] Руководство по проектированию IPC-2141A для высокоскоростных цепей с регулируемым импедансом. [3] Стандарт IEEE 802.3ab Gigabit Ethernet. [4] Руководство по проектированию IPC-2252 для ВЧ/СВЧ-схем*.
